風管法蘭常識

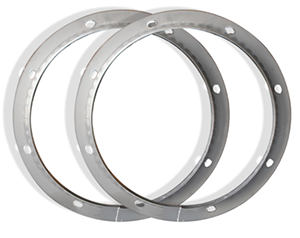

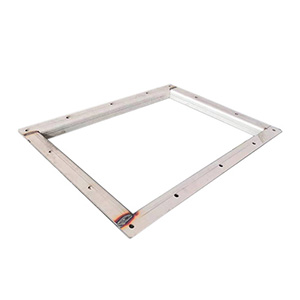

風管法蘭是管道中起連接作用的重要部分，種類多，標準繁雜。由于其主要起連接作用，因此，法蘭的主要特性就是連接方式及密封形式，主導影響參數是管道壓力（介質不同影響材質選定）：一般地講，低壓系統（PN<2.5MPA）采用平焊或板式法蘭，普通突面(RF)密封， 中壓系統 (2.5-64MPA)采用對焊法蘭，RF或凹凸面(FM/M)密封，高壓系統(10.0MPA以上)，通常采用對焊法蘭，梯型槽(RJ)密封。在低壓不銹鋼系統中，有時為節約成本及檢修方便，還采用松套法蘭或活套環法蘭。

1、關于風管法蘭標準：
目前，法蘭標準比較多，國內有GB（國家標準），JB（機械部標準），HG（化工部標準）等，國外有ANSI（美標），JIS（日標），DIN（德標）等。但目前使用較多的標準分為兩大類別：（1）以DIN標準為主的歐洲體系（包括DIN，GB，JB，HG20592）；（2）以ANSI標準為主的美洲體系（包括 ANSI，GB，HG20615）。此二大類法蘭可通過表示法蘭壓力等級的標識來區分。（JIS標準為另一類體系的標準，不屬此二類）

2、風管法蘭類型及標識：

(1)為便于設計及表述，世界各地習慣用字母符號表示法蘭種類及密封面形 式， 如在 HG20592， ANSI B16.5， DIN 及 JIS標準中均有如下表述：

代號    意義    說明

法蘭類型

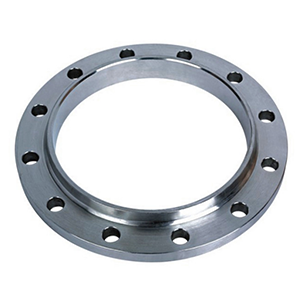

SO 平焊法蘭 Slip-on
WN 對焊法蘭 Weld-neck
PL 板式法蘭 Plate
PJ/PR(或PJ/RJ) 活套環法蘭 不銹鋼焊環 + 碳鋼法蘭
LP 松套法蘭 不銹鋼翻邊 + 碳鋼法蘭
TH 螺紋法蘭

密封面形式

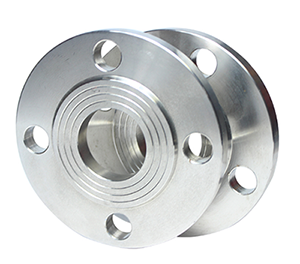

-RF 普通突面密封 Rased face
-M 凸面密封 配對使用
-FM 凹面密封
-T 榫面密封 配對使用
-TG 槽面密封
-RJ 梯型槽密封 Ring Joint
-FF 全平面密封 Flate Face

(2) 確定一種法蘭的全部特征需知道以下幾個方面：

1 法蘭制造標準 如： ANSI B16.5

2 法蘭類型 如： 對焊法蘭

3 公稱通經及管制(英制或公制) 如： DN150B

4 壓力等級 如： PN10 或 600LB

5 密封面形式 如： RF

6 材質 如： 304L

(3)幾點說明：

1 某些法蘭標準與法蘭類型，密封面形式是一一對應的，即給出標準就知道了法蘭類型和密封面形式.如： JB81-59， HG5010-58.

2 關于管制， 一般講，目前世界較通行的是英制，公制系列在國內的一些老標準中應用較多. 因此，一些老標準中僅含有公制. 另外，如果通徑以英寸表示，一般就代表英制.

3 關于字母代號，國內一些老標準未予采用，而HG20592-97則全面與國際接軌，采用了通用符號.

3、風管法蘭類型舉例：

(1) 法蘭 DN100 PN1.6 RF ，20#， HG5010-58

口徑DN100，壓力1.6MPA，普通突面，20#鋼，配公制管平焊法蘭

(2) WN-4” 300LB RF ，304， ANSI B16.5

口徑4”，壓力300磅，普通突面，材質304，配英制管平焊法蘭

(3) PJ/PR DN300(A) PN4.0 RF， 304/20#， HG20592-97

口徑DN300，壓力4.0MPA，普通突面，304/20#鋼，配英制管活套環法蘭
